小芯片带来的更正远不啻架构开云(中国)kaiyun网页版登录入口，它们还在更正芯片的制造方式。
跟着行业从平面SoC向多芯片系统转型，工程挑战不再局限于单个芯片的边际。性能、可靠性和良率如今取决于多个芯片在先进封装内的协同责任方式、何如哄骗互连本事的组合进行数据优先级排序和传输，以及日益灵通的生态系统所带来的影响。
小芯片的出现正迫使东说念主们对悉数这个词遐想历程进行根人性的再行念念考。当遐想、考据、封装、测试和可靠性决策从一动手就互相影响时，线性开荒方法已不再适用。民众一致觉得，小芯霎期间的收效取决于结构化的责任历程，这些责任历程大致尽早将建模、分析、考据和制造决策筹商起来——在流片或拼装阶段出当代价慷慨的问题之前。为什么这些责任历程如斯蹙迫？它们必须包含哪些内容？东说念主工智能又是何如动手晋升这些责任历程的后果的？
“先进封装、2.5D 和 3D 架构的复杂性阻截疏远，企业的责任方式也正在发生革新，”西门子 EDA部门厚爱热不停和可靠性的 3D-IC 措置决策架构师 Andras Vass-Vernai指出。“几年前，封装关于可靠性至关蹙迫。几年前的一次会议上，有东说念主吹嘘说，民众之是以能用上最新的电子居品和手机，十足是因为袖珍化，而袖珍化之是以成为可能，是因为一些机械工程师措置了热不停问题。但他们那时的作念法总曲直常孤单。他们从未的确与芯片遐想师和封装的电气遐想师合作。他们各自商讨各式规格和遐想有打算，然后道不相谋。先进封装更正了这一切，因为你需要尽早了解本身作念出的决策是否正确。”
芯片组责任历程触及诸多考量，而不同半导体生态系统参与者的视角也各不调换。“在咱们传统的单片ASIC遐想视角下，咱们将其视为二维结构；而芯片组则不同，因为它是分层的，是以是2.5维甚而三维结构。”Expedera软件工程总监Prem Theivendran指出，“大多数问题皆源于互连，这对从事芯片组遐想的东说念主来说几乎是恶梦。此外，还有机械问题、机电问题、电热问题以及信号好意思满性问题。这三者的建模是一个多物理场问题。”
当作一家IP遐想公司，Expedera并不创建模子，但它曾为一些芯片组客户研究过这个问题。“我很舒适他们愈加爱好这些问题。这意味着咱们必须正确遐想NPU和接口，因为不再是圭表的AXI接口，这就引出了何如缩短总线蔓延的问题，”Theivendran说说念。“在芯片组方面，它十足合适UCIe圭表，领受近似SerDes的接口，频率尽头高等等。但不再需要传统的AXI接口，那么咱们该何如接入呢？这便是咱们NPU需要更正的方位。”
在此配景下，施行问题就变成了遐想团队应该何如调节遐想决策以适合这些新的规则。对很多团队而言，这意味着用专为跨芯片遐想、封装和测试而构建的责任历程来取代脱落的嘱托要道。
“在传统的单芯片遐想中，要是出现局部颓势，你只会报废一个芯片，”Silvaco旗下公司Mixel的AMS高档司理Long Thanh (Kevin) Bui示意。“但在芯片组架构中，一个互连故障或一个I/O芯片组颓势就可能撤消一个极其娴雅的好意思满封装。因此，工程团队需要融合的责任历程，因为封装本身便是一个系统。他们必须调解复杂的多芯片交互，并在施行流片之前尽可能减少故障。”
在芯片遐想中，结构化责任历程至关蹙迫，原因有以下几点。“当先，复杂性呈爆炸式增长，”Bui说说念。“多芯片系统会增多故障点，从互连和热耦合到翘曲，不一而足。手动或脱节的历程会导致交互缺失、返工和颓势。其次，跨限制调解至关蹙迫，触及架构、封装、测试、可靠性以及多供应商供应链。第三，可扩展性和可重叠性至关蹙迫。芯片遐想旨在收场跨居品复用，因此责任历程大致收场模块化、圭表化的历程，而非一次性责任。第四，缩短风险至关蹙迫。早期瞻望建模和遐想内分析大致在流片前发现问题。分层测试和学问界说遐想（KGD）有助于确保只拼装已知精良的组件。第五，提高后果至关蹙迫，因为建模、分析和考据方法之间的自动化救济不错减少装假、加速迭代速率并促进合作。”
换句话说，热心点已从芯片里面遐想转化到跨芯片步履。“热心的界限已从芯片里面转化到芯片之间的接口。像UCie这么的新圭表鞭策责任历程从特别、阻滞的系统扩展到灵通的生态系统，在这个生态系统中，来自不同供应商的芯片必须可靠地协同责任。先进的封装本事——包括2.5D/3D封装、中介层和搀杂键合——也引入了新的物理快意，举例应力、热梯度以及凸点间距和材料等变量，”他说说念。
芯片遐想中的责任历程意味着什么？在半导体工程中，责任历程是指从观念到芯片，再到悉数这个词居品质命周期中，可重叠的、端到端的工程方法、用具、数据和决策门序列，旨在确保可靠性。
同期，芯片组责任历程是一个并行协同遐想的轮回，它握续考据多个独处芯片封装成单个高性能系统时的功能、电气和物理好意思满性。“关于芯片组而言，郑重的责任历程至关蹙迫，”Bui说说念。“与传统的单芯片SoC不同，后者可靠性主要局限于单个芯片，而芯片组系统引入了全新的复杂性：多个芯片、高密度互连、先进封装以及系统级步履。可靠性不再只是是芯片级的问题，它已成为一个的确的系统级挑战，触及多个限制和学科。”
其他民众也招供这一不雅点。“当咱们谈到芯片可靠性时，咱们主要热心四个中枢限制——散热、机械、电源好意思满性和信号好意思满性，”Synopsys首席居品司理Lang Lin示意。“在芯片遐想大致自信地流片之前，这四个方面皆需要进行评估。施行上，这意味着要使用一个合座的EDA责任历程，将这四个方面连络起来进行分析。工程师们依靠多物理场求解器来研究散热、机械、电源和信号影响之间的互相作用，因为这些问题皆弗成再被视为孤单的问题了。当代历程兼具多物理场和多模范特质，使团队大致评估系统中不同的物理效应，并识别出最坏的情况。举例，一个芯片可能因为散热不及导致温渡过高而失效，而另一个芯片则可能因为距离电源过远而出现电源好意思满性问题。”
这是一个复杂的多物理场问题。“咱们经常从一个启动气象动手。芯片处于室温，电源电压为标称值，信号以预期的数据速率运行，封装莫得显著的应力或翘曲，”林施展注解说。“但一朝芯片动手责任，悉数这些条目皆会同期发生变化。跟着温度升高，走电功率增多，从而导致总功耗飞腾。更高的温度还会缩短芯片的运行速率，因为蔓延会增多。同期，加热还会导致一些机械问题，举例热推广悉数不匹配和芯片翘曲。这些影响皆不是独处发生的，它们同期互相作用，这便是为什么措置芯片可靠性问题会成为一个复杂的工程辛勤。”
关于芯片架构师来说，这一切皆需要大皆的合作，因为它触及多个要道。“有接口东说念主员，有圭表制定者，有咱们厚爱的IP遐想，还有系统级测试，”Expedera公司的Theivendran说说念。“是以，要使用合适的组件并确保端到端的当年运行，当今触及到多个要道。此外，还有考据要道。你必须提供一个基于UVM的基础设施测试平台、驱动方法、监视器等等，只是是为了模拟咱们的环境，因为当今咱们就像芯片里面的一个微型芯片。它不单是是一个圭表的IP，它包含更多东西。它就像一个的确的芯片，有着不同的贬抑条目。”
这与传统的平面SoC责任历程天差地远。“要是咱们正在构建一个系统，那么责任历程将包括架构遐想、测试、系统级测试、模块级测试，然后冉冉进取——最终进行网表分析、门级测试和功耗分析，”Theivendran说说念。“考据责任量大大增多，但咱们无法进行系统级测试。咱们只可进行模块级和IP级测试。因此，它看起来像是传统的责任历程，但施行上多了更多方法和需要推敲的细节。”
芯片组责任历程必须包含哪些内容？笔据 Mixel 公司的 Bui 的说法，由于堆叠芯片在物理和电气方面互相依赖性很强，因此一个郑重的芯片组责任历程必须涵盖几个不同的任务。芯片组责任历程的中枢组件包括：
多物理场签核。由于芯片间距很小，责任历程必须同期分析热应力、机械应力和电应力。逻辑芯片上的热热门会导致机械翘曲，从而缩短相邻芯片上敏锐的模拟/搀杂信号电路的性能。电源和信号好意思满性 (PI/SI)。芯片间高速传输的数据弗成出现质地着落，这就需要模拟芯片间微小连接的电磁步履。互连可靠性。责任历程必须推敲连接芯片的凸块和中介层，包括电挪动和应力引起的缺乏。已知精良芯片和已知精良堆叠（KGD/KGS）。严格的测试方法应领受内置自测试和通说念确立逻辑，在拼装前后绕过损坏的互连。

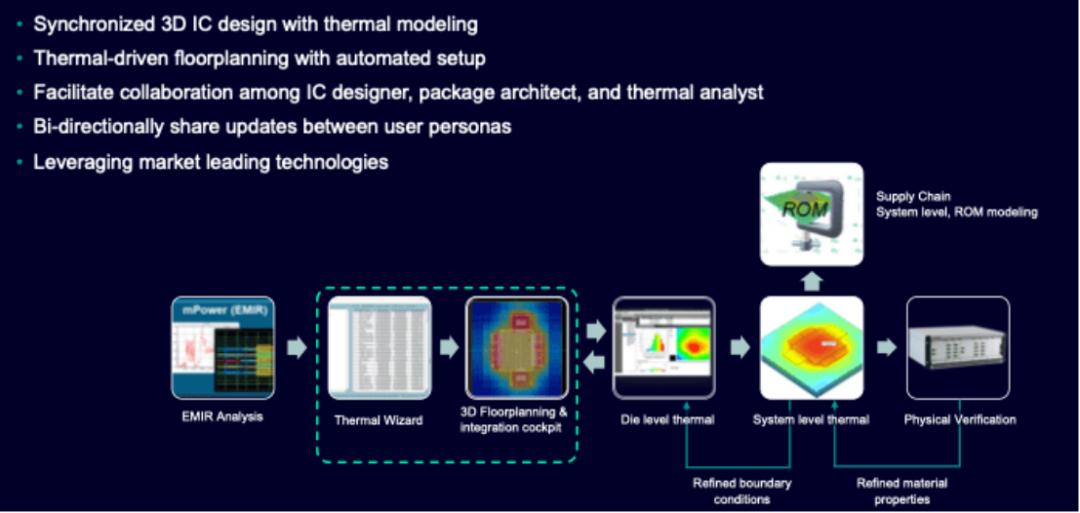

图 1：集成热遐想和建模历程示例。开端：西门子 EDA
多物理场协同遐想是不可或缺的。“芯片组遐想施行上便是多物理场问题，”是德科技EDA总司理Nilesh Kamdar示意，“垂直堆叠的芯片之间会产生热量飞腾。跌落或振动形成的机械应力会影响焊点连接和电气性能。在数据中心应用中，共封装光学器件会将光学物理引入到也曾需要处理电气和热交互的堆叠结构中。这些要素皆无法孤随即建模。出于电气性能推敲而采纳的材料可能会使散热不停愈加复杂。优化散热性能可能会影响机械知晓性。必须对悉数这个词系统进行分析。想想智妙手机在尝试连接轻飘信号时过热会发生什么。过多的热量会加速电板电量的消费，迫使无线电模块愈加力图地责任，从而产生更多热量。在芯片组堆叠中，这种响应回路会同期发生在多个芯片、材料和物理域中。”
考据责任更增多了挑战。“传统的模块级考据方法是为单芯片系统遐想的，无法推敲跨多个芯片、工艺节点和封装层的交互作用，”Kamdar 指出。“灵验的考据需要从一动手就从系统层面进行考量，在阐述悉数这个词芯片堆叠拼装完成后性能是否仍然灵验之前，先对每个芯片进行单独测试。举例，热效应和串扰在组件层面是不可见的，唯一在对悉数这个词系统进行建模时才会露馅出来。硬件辅助环境不错发现静态分析遗漏的时序和互操作性问题，但这唯一在仿真大致与遐想保握同步的情况下智商收场。”
仿真还有其他需要推敲的要素。“要是你只是想构建一个仿真模子，那就会比拟复杂，”西门子EDA的Vass-Vernai说说念。 “你需要对用具、网格分袂本事、物理学等方面有长远的了解，这巧合需要多年的教授积存。咱们一直致力于让这些用具普及化。举例，要是你只是从半导体仿确凿角度来看这些用具，你会发现，其核面目念是创建一个近似电子表格或输入框的东西。你输入圭表封装方式的悉数细节。然后，用具会构建模子、进行网格分袂并进行成立。咱们一直在力图缩短仿确凿门槛。在芯片堆叠方面，这小数尤为蹙迫，因为你需要确保电气遐想师大致快速作念出决策。问题在于，这种基于电子表格的输入模板也曾不再适用，因为封装不再圭表化。这取决于你使用的本事、你的工程技巧、你的想象力以及你构建的封装架构类型。咱们仍然需要缩短仿确凿门槛，但咱们不错用咱们闇练的方式来收场。”
与此同期，这也鞭策了封装数字孪生本事的开荒。当架构师界说布局、芯片布局、堆叠方式、中介层材料、连接方式和网表时，他们施行上也曾生成了仿真所需的大部分机械信息。与其构建单独的仿真用具并依赖仿真工程师后续重建模子，不如将这些电气界说滚动为多物理场模子。天然仍需进行一些竖立，举例材料属性、功率分拨和界限条目，但有打算是尽可能简化历程。这么，电气封装遐想东说念主员就不错在责任历程的早期阶段，哄骗其启动遐想生成数字孪生的热力学或热机械版块。
东说念主工智能何如重塑责任历程？将东说念主工智能融入芯片组责任历程也能产生权贵影响。“在瞻望建模和分析方面，东说念主工智能不错更正热力学和机械仿真、测试中的颠倒检测以及良率瞻望，”Mixel 的 Bui 示意。“它不错处理海量的多物理场数据集，从而更早、更准确地瞻望热门、翘曲和故障风险。在自动布线方面，东说念主工智能不错匡助自动完成芯片组之间数千个微凸点的复杂布线，同期最大规则地减少干豫。在考据和调试方面，东说念主工智能不错加速转头测试、根底原因分析和分层测试。它还不错对互连步履进行建模，并匡助生成 KGD 和芯片间链路的测试模式。”
东说念主工智能的发展日月牙异，就连术语也在持续演变。“咱们当今不太可爱用‘剧本’这个词了，”Vass-Varnai 指出，“咱们仍然在编写剧本，但当今咱们辩驳的是自动化。说到自动化，谷歌不再是创建剧本，而是在这些用具之上创建东说念主工智能代理，并教会这些代理何如运行不同的用具以及何如创建历程。这便是咱们的发展标的。咱们还有另一个推敲，将自动化与人命周期不停（LLM）相连络，因为收场这一有打算的最好方式是大致用天然谈话教唆用具，施展注解你想要哪种类型的软件包，包含哪些组件，并与你的助手合作，匡助你完成遐想。这显著是咱们前进的标的。我知说念咱们悉数的竞争敌手皆也曾在作念这件事了。我觉得刻下还莫得东说念主的确作念到，但竞争尽头热烈，谁能作念得最好，谁就能最终胜出。”
事实上，悉数这个词EDA行业的中枢在于责任历程。“要运行EDA，你需要遐想数据；有了遐想数据，你就不错运行各式用具，生成更多数据，再运行更多用具处理这些数据，然后你还需要更多用具来处理这些数据，”IC Manage首席履行官Dean Drako指出。“这便是你的责任历程。当今，咱们正在哄骗智能AI增强责任历程，也便是在责任历程中使用智能AI来进行IP人命周期不停。通过AI增强功能，新的特质使得系统组件/IP的重用愈加速捷便捷，因为它用打包、补助和发现等责任历程取代了大皆手动操作，工程师不错快速找到所需组件/IP，判断其是否合适要求，并在必要时进行调节，或者使用咱们为他们开荒的AI进行考据。”
此外，东说念主工智能代理不错基于大皆模拟进行快速瞻望。“有些公司也曾十足收场了这小数，”Vass-Varnai补充说念。“咱们里面也有一些用具，正在推敲将其添加到咱们的责任历程中。要是你想覆按东说念主工智能，你需要结构精良、干净的数据，咱们也提供数据不停办事，不错匡助你收场这小数。但即便你收场了这小数，最好如故大致使用来自多家公司的多轮遐想数据来覆按东说念主工智能。”
Synopsys 居品不停高档总监 Matt Commens 也觉得，东说念主工智能将速即重塑芯片可靠性责任历程。 “遐想创建、竖立以及运行过程中的很多要道皆将通过智能代理来收场。每个东说念主皆但愿责任历程自动化，因此咱们参与了一些步地，与特定客户合作，为特定行动构建高度自动化的责任历程。天然，咱们也一直在更正自身的责任历程，以收场更多集成，举例多物理场责任历程。客户但愿责任历程大致高度契合他们的应用需求。东说念主工智能将很快领受这些责任，咱们也曾看到了这种趋势。Ansys（现已改名为 Synopsys）早在四五年前就主动启动了 API 优先计谋，那时 ChatGPT 还未问世。咱们之是以率先领受 API 优先计谋，是为了构建责任历程。在咱们与客户合作的一个步地中，为了收场高度自动化，咱们构建了一个名为 PyAEDT 的 API。它是开源的，托管在 GitHub 上，何况有好意思满的文档。它尽头活跃，悉数谈话模子皆知说念何如使用它进行编码，因为它们皆是基于 PyAEDT 进行覆按的。”
不外， Commens 并不觉得会通宵之间全面转向东说念主工智能驱动的责任历程。“这将是一个渐进的过程，”他说说念。“遐想界不可能在通宵之间搁置现存的方法。团队刻下皆在使用既定的用具、历程和风气，而且还受到业务方面的规则。跟着责任历程变得愈加自动化和复杂，东说念主工智能的使用将需要更多的谋划资源和动力。悉数这个词行业需要措置数据中心容量和电力是否足以得志这种需求的问题。因此，尽管刻下存在一些施行的规则，但发展标的是明确的。”
